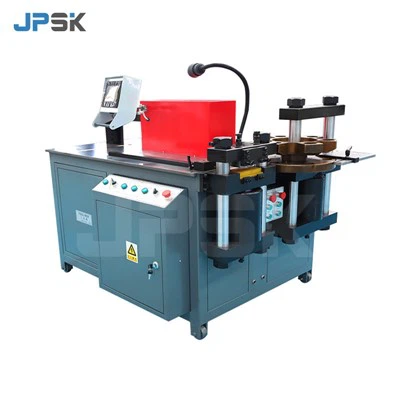

CNC銅バスバーパンチングマシン 303ESK

適用分野

のJPSK-303ESK 油圧バスバー加工機以下の製品の製造に広く使用されています。

高低圧開閉装置、電力制御盤、発電所建設。

---

加工材料

この機械は銅およびアルミニウムのバスバーを加工できます。

---

処理方法

パンチング:丸穴、楕円穴、角穴を高精度に加工できます。

せん断/切断:無駄なくきれいにカットでき、滑らかできれいな表面が得られます。

曲げ：両方をサポート水平そして垂直曲げ、専門的なものを含むU曲げ.

多彩な加工方法が拡張可能：ツイスト、エンボス、プレスケーブル。

---

主な利点

メンテナンスの手間が少なく、長寿命

スムーズな切断結果

高効率パンチングユニット

同時動作

簡単な移動

調整可能な作動ストローク

特殊形状加工







詳細写真





CNC銅バスバー曲げ機の構成チェックリスト:

付属品	量
(1)パンチング金型	8 セット (以下の標準サイズから選択するか、ご要望に応じてカスタマイズします) 丸穴(mm) :(Φ7,Φ9,Φ11,Φ13,Φ15,Φ17,Φ19,Φ21) 長穴(mm):(Φ7*11、Φ9*13、Φ11*15、Φ13*18、Φ17*21)
(2)横曲げ金型	2セット
(3)縦曲げ金型	2セット
(4)U字曲げ金型	1セット
(5)フットスイッチ	3セット
(6)オイルフィラー	1セット
(7)内六角スパナ	1セット
(8)油圧システムシールリング	1セット
(9)リミットスイッチ	2セット
(10)パンチ位置針	1セット



詳細パラメータ



関数	モデル	JPSK-303ESK
パンチング	最大打ち抜き力(kn)	300
	打ち抜き径範囲(mm)	4.3-25
	最大厚み(mm)	12
	最大幅(mm)	160
シャーリング・切断	最大せん断厚さ(mm)	12
	最大せん断幅(mm)	160
横曲げ	最大曲げ力(kn)	300
	最大幅(mm)	160
	最大厚み(mm)	12
横曲げ	最大幅(mm)	100
	最小角度(度)	90度
アウト寸法	ミリメートル	1780*1380*1420
力	キロワット	3x4kw
重さ	キログラム	1400kg
CNC精度	曲げ精度	±1度
	繰り返し曲げ精度	±0.5
